ZSG高效重型振動篩是一種新型高效的通用篩分設備，其篩箱運動軌跡近似為直線。該系列篩機結構簡單，篩分能力大且能耗少、維修簡便，廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對較大塊狀物料及中、小顆粒狀物料的分級作業。
ZSG高效重型振動篩的動力裝置有YZO系列振動電機直接驅動和普通電機通過聯軸器帶動激振器間接驅兩種形式，可滿足不同環境需要；篩面有金屬編織網、棒條、鑄造、焊接、沖孔等多種形式，篩面既有有單層結構也可多層布置，可滿足不同篩分作業要求。
選用提示：
1、ZSG型系列高效重型振動篩，計有11個定型規格并分別有敞開型和封閉型兩種結構形式，適用不同作業環境需求，選用時請確定電壓制式及有無防爆要求；
2、設備安裝方式有支座式和吊掛式及二者搭配式等多種形式，選型時，請務必慎重考慮。
ZSG高效重型振動篩相關技術參數：
|
型號
|
生產能力
(t/h)
|
篩面(㎡)
|
粒度結構(mm)
|
雙振幅(mm)
|
電機
|
|
|
型號
|
功率
|
|||||
|
ZSG09-18
|
50~100
|
1.62
|
≤120
|
5~10
|
YZO-20-6
|
1.5×2
|
|
ZSG09-24
|
50~100
|
2.16
|
≤120
|
5~10
|
YZO-20-6
|
1.5×2
|
|
ZSG09-30
|
50~100
|
2.70
|
≤120
|
5~10
|
YZO-20-6
|
1.5×2
|
|
ZSG10-20
|
50~100
|
2.00
|
≤150
|
5~10
|
YZO-20-6
|
1.5×2
|
|
ZSG10-24
|
50~100
|
2.40
|
≤150
|
5~10
|
YZO-20-6
|
1.5×2
|
|
ZSG10-30
|
50~100
|
3.00
|
≤150
|
5~10
|
YZO-25-6
|
1.8×2
|
|
ZSG12-24
|
80~200
|
3.60
|
≤150
|
5~10
|
YZO-30-6
|
2.2×2
|
|
ZSG12-30
|
80~200
|
3.60
|
≤150
|
5~10
|
YZO-40-6
|
3.0×2
|
|
ZSG15-30
|
120~300
|
4.50
|
≤150
|
5~10
|
YZO-50-6
|
3.7×2
|
|
ZSG15-36
|
120~300
|
5.40
|
≤150
|
5~10
|
YZO-75-6
|
5.5×2
|
|
ZSG15-40
|
120~300
|
6.00
|
≤150
|
5~10
|
YZO-75-6
|
5.5×2
|
| 型號 | 座式敞開及封閉式外形尺寸 | 敞開型質量kg | 座式封閉式 | 封閉型質量kg | |||||||||||||
| L | L1 | L2 | B | B1 | B2 | B3 | H | H1 | H2 | 單層 | 雙層 | H3 | a | a1 | 單層 | 雙層 | |
| ZSG09-18 | 1800 | 1080 | 300 | 1370 | 1135 | 140 | 900 | 1500 | 1320 | 450 | 1710 | 1880 | 350 | 530 | 450 | 1900 | 2100 |
| ZSG09-24 | 2400 | 1440 | 300 | 1370 | 1135 | 140 | 900 | 1630 | 1450 | 600 | 1900 | 2100 | 350 | 730 | 650 | 2100 | 2310 |
| ZSG09-30 | 3000 | 1991 | 300 | 1370 | 1135 | 140 | 900 | 1700 | 1520 | 750 | 2000 | 2200 | 350 | 730 | 650 | 2220 | 2440 |
| ZSG10-20 | 2000 | 1278 | 300 | 1620 | 1310 | 215 | 1000 | 1584 | 1384 | 400 | 2070 | 2270 | 400 | 920 | 800 | 2300 | 2500 |
| ZSG10-24 | 2400 | 1595 | 350 | 1620 | 1310 | 215 | 1000 | 1756 | 1676 | 600 | 2340 | 2580 | 400 | 1020 | 900 | 2600 | 2860 |
| ZSG10-30 | 3000 | 1991 | 350 | 1620 | 1310 | 215 | 1000 | 1800 | 1980 | 750 | 2630 | 3050 | 400 | 1020 | 900 | 2850 | 3250 |
| ZSG12-24 | 2400 | 1595 | 350 | 2190 | 1520 | 215 | 1200 | 1320 | 1320 | 600 | 2300 | 2550 | 420 | 1120 | 1000 | 2500 | 2800 |
| ZSG12-30 | 3000 | 1991 | 350 | 2190 | 1520 | 215 | 1200 | 1800 | 1620 | 750 | 2863 | 3240 | 420 | 1120 | 1000 | 3200 | 3640 |
| ZSG15-30 | 3000 | 1991 | 350 | 2490 | 1820 | 215 | 1500 | 2180 | 1980 | 646 | 3690 | 4090 | 434 | 1320 | 1200 | 3675 | 4100 |
| ZSG15-36 | 3600 | 2388 | 350 | 2490 | 1820 | 215 | 1500 | 2000 | 1820 | 866 | 3800 | 4150 | 434 | 1320 | 1200 | 4200 | 4600 |
| ZSG15-40 | 4000 | 2712 | 350 | 2490 | 1820 | 215 | 1500 | 2422 | 2172 | 426 | 5400 | 6300 | 474 | 1320 | 1200 | 6800 | 7300 |

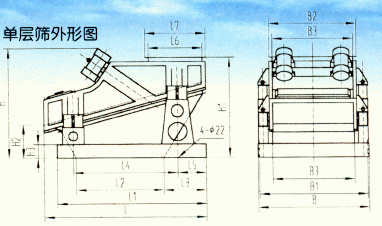

ZSG高效重型振動篩一層外形尺寸圖
